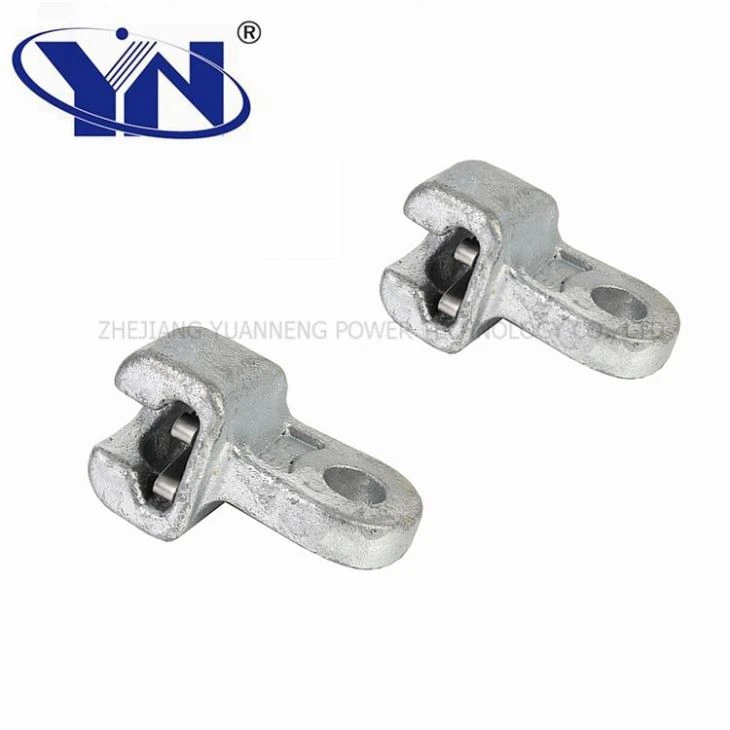

Socket Eyes Link Fitting

Socket je lyen Fitting se te fè nan fè malablite ki cho plonje galvanised, li itilize pou koneksyon ak pye a asye sibi anba a nan boul & priz ki gen fòm insulator (boul tèt). Dapre kondisyon itilizasyon diferan & estrikti, je priz yo konpoze ak kalite sèl & doub-seri kalite.

Socket Eyes Link Fitting

Deskripsyon nan Socket je Fitting lyen

Espesifikasyon teknik nan socket je Fitting Link

Socket-Clevis (W Kalite)

Kalite	Dimansyon (mm)					Si chaj KN	Pwa (kg)
Kalite	B	A	H	Φ	d	Si chaj KN	Pwa (kg)
W-7A	19.2	34.5	70	20	16	70	0.8
W-7B	19.2	34.5	115	20	16	70	0.9
W-10	19.2	34.5	85	20	20	100	1.0
W-12	19.2	34.5	90	24	24	120	1.3

Socket-Clevis (WS Kalite)

Kalite	Dimansyon (mm)					Si chaj KN	Mak
Kalite	B	A	H	Φ	C	Si chaj KN	Mak
WS-7	19.2	34.5	70	16	18	70	16
WS-10	19.2	34.5	85	18	20	100	16
WS-12	19.2	34.5	85	22	24	120	16
WS-16	23.0	42.5	95	24	26	160	20
